Assalamuallaikum Wr.Wb Allhamdullilah pada postingan ini saya ingin mensharing ilmu tentang Memisahkan Bandwith Lokal Dan Internasional, Queue Tree Di Mikrotik.
langsung saja kita mulai konfigurasi nya.
------------------------------------------------------------------------------------------------------------------------------------
Konfigurasi Dasar Mikrotik & Membuat Internet
Langkah pertama yang dilakukan ialah masuk ke winbox, lalu masuk ke menu Wirelles>Security profiles klik + , masukan nama security profile ,lalu isi password wifi , kemudian apply dan ok
Masuk ke menu Interfaces untuk mengisi nama Security profile dengan cara klik 2x
Akan masuk Top Up seperti ini, maka klik Wirelles untuk mengisi Security profile, kemudian kita Scan>Start dan koneksi kan pada wifi anda, lalu klik Connect
Bisa kita cek interface nya , jika berhasil maka akan muncul huruf R
Kemudian masuk ke menu IP>Address>Klik +>masukan ip address
interface>ether1, lalu apply dan Ok
Masuk ke menu IP>DHCP Client>Klik +>Interface Wlan1, kemudian Apply dan Ok
Jika sudah Berhasil Maka sudah mendaptkan IP Address secara otomatis.
Masuk ke menu IP>DNS>Lalu isi DNS nya 8.8.8.8, lalu Apply dan Ok
Berguna untuk membantu koneksi kan Internet nantinya.
Masuk ke menu IP>DHCP Server>DHCP Setup>DHCP Server Interface:ether1 lalu Next.
Pada Bagian Ini Kita Klik Next-Next saja karna tidak ada yang diubah
Masuk ke menu IP>Firewall>NAT>klik tanda +
Melalui NAT Kita hanya edit Action:masquerade, lalu klik Apply Dan Ok
Konfigurasi Memisahkan Bandwith Lokal Dan Internasional, Queue Tree Di Mikrotik
Di dalam mikrotik , banyak sekali muncul pertanyaan bagaimana cara melakukan pemisahan queue untuk trafik internet internasional dan trafik ke internet Indonesia (Lokal dan Internasional).
Apa itu nice.rsc ? nice.rsc adalah suatu text yang berbentuk address list atau ip address yang ada di indonesia.
Selanjutnya masuk ke menu Files>Upload, kita masukan file Src nya
Link Download http://mikrotik.co.id/getfile.php?nf=nice.rsc
Setelah itu kita masuk ke menu New Terminal, masukan perintah import nice.rsc.text

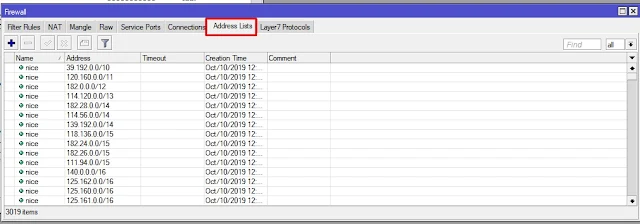

Lalu masuk ke menu Firewall>klik Address Lists>Klik +>Masukan ip
Langkah selanjutnya adalah membuat mangle. Kita perlu membuat 1 buah connection mark dan 2 buah packet mark, masing-masing untuk trafik internasional dan lokal.
Masuk ke menu IP>Firewall>Mangle>Klik +
Yang pertama disini kita isi Gneral>Chain:Preouting, Interface:Ether1, lalu klik Apply Dan Ok
Kita isi Advanced>Dst. Address List:Nice
Kita isi Action>Action:mark connection>New Connection Mark:Local_IX, passthrought Yes
Ke 4, Kita isi General>Chain:preouting, Connection Mark:Local_IX
Ke 5, Kita isi Action>Action:mark packet, New Packet Mark:Packet_Local IIX, passthrough No
Ke 6, kita isi General>Chain:forward, Dst Address:172.18.35.0/24, Protocol:6 (tcp)
Ke 7, Kita isi Action>Action:mark packet, New Packet Mark:Packet_LocalDownload, Passthrought No
Ke 8, kita isi General>Chain:forward,Src Address:172.18.35.0/24, Protocol:6 (tcp)
Ke 9, masuk ke General>Chain:prerouting
Ke 10, Masuk ke Action:Action>mark_packet, new pasck
Ke 11, Kita masuk ke General>Chain:Forward, Dst Adress:172.18.35.0/24, Protocol:6 (tcp)
Kita isi Action>Action:Mark packet, New Packet Mark:Packet_intDownload, Passthrought No
Kemudian isi General>Chain:Forward, Src Address:172.18.35.0/24, Protocol:6 (tcp)
Masuk ke Action>Action:mark packet, New Packet Mark:Packet_IntUpload, Passthrought No
Setelah membuat rule pada firewall mangle , kita masuk pada Queue dan sebelumnya kita buat terlebih dahulu queue type nya , kita bedakan antara upload dan download
Masuk ke`menu Queuee>Queuee types>isi Tipe Name:PCQ_DownloadLocal, Kind:pcq Classifier:Ceklis Dst Address
Queuee>Queuee Types>Klik +>Type Name:PCQ_UploadLocal, Kind:pcq, Classifier:Src Address
Queuee>Queuee>Klik+>Type Name:PCQ_DownloadInternasional, Kind:pcq Classifier:Dst Address
Queuee>Queuee Types>Klik +>Type Name:PCQ_UploadInternasional, Kind:pcq, Classifier:Src Address
Queue>Queue Tree>Klik +>Masuk General>Name:LOCAL, Parent:Global, Packet Marks:Packet_LocalIIX
Tambahkan rule untuk download lokal dan upload lokal.
Packet Marks nya kita masukkan rule packet yang tadi kita buat di firewall mangle
Queue Type nya kita masukkan type queue yang baru saja kita buat pada queue type
General>Name:Download_Local, Parent:LOCAL, Packet Marks:Packet_LocalDownload, Queue Type:PCQ_DownloadLocal, Max Limit:2M

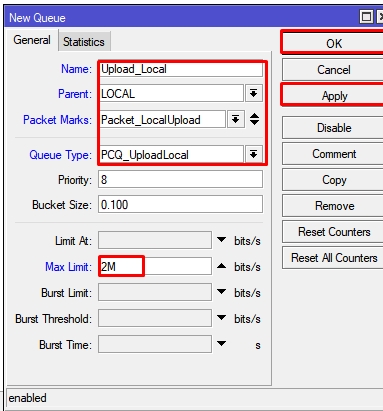

General>Name:Upload_Local, Parent:LOCAL, Packet Marks:Packet_LocalUpload, Queue Type:PCQ_UploadLocal, Max Limit:2M
General>Name:INTERNASIONAL, Parent:Global, Packet Marks:Packet_InternasinalIIX
Setelah membuat queue untuk yang lokal , kita buat juga rule pada queue untuk memisahkan bandwith download dan bandwith upload untuk yang internasional
Packet Marks yang digunakan kita arahkan pada rule yang dibuat pada firewall mangle , tapi yang terdapat pada internasional
General>Name:Download_Internasional, Parent:INTERNASIONAL, Packet Marks:Packet_IntDownload, Queue Type>PCQ_DownloadInternasional, Max Limit:1M
General>Upload_Internasional, Parent:INTERNASIONAL, Packet Marks:Packet_IntUpload, Queue Type:PCQ_UploadInternasional, Max Limit:2M
Pengujiannya adalah dengan melihat queue yang sudah dibuat , tapi sebelumnya kita lakukan dulu speedtest pada browser , dengan memakai server yang berbeda Intinya jika kita speedtest menggunakan server internasional , maka queue type yang internasionalnya akan berjalan Jika kita speedtest menggunakan server indonesia, maka queue type yang lokal nya akan berjalan
Bisa Dilihat hasil Setting yang sudah kita buat maka akan terdaftar di dalam tabel Queue Tree
